ساخت فنر

فنر کوپلینگ

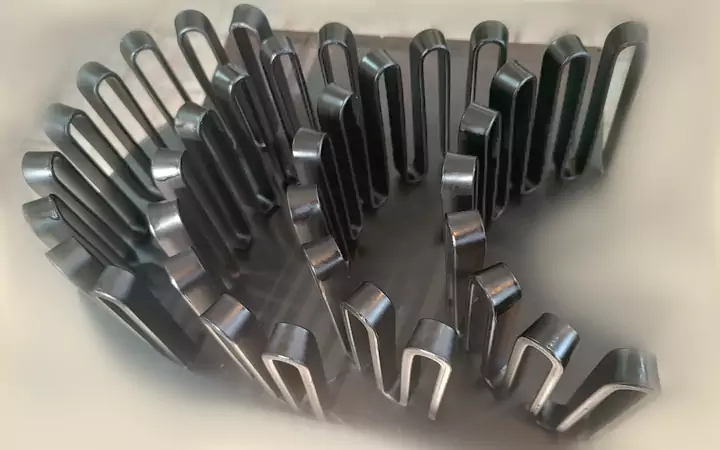

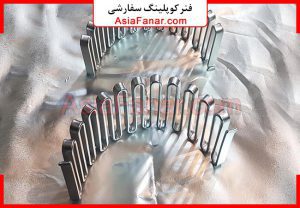

فنر کوپلینگ flexible spring coupling فنری دندانه‌ای شکل که در کوپلینگ‌های فلکسیبل استفاده می‌شود.

این فنرها در مدل‌های مختلف طراحی و ساخته می‌شوند. فنر کوپلینگ وسیله‌ای برای اتصال دو شفت به یکدیگر است که در انتهای آن‌ها به منظور انتقال نیرو استفاده می‌شود.

هدف اصلی کوپلینگ فنری اتصال دو قطعه از تجهیزات دوار است؛ در حالیکه اجازه می‌دهد درجاتی از ناهماهنگی یا حرکت انتهایی یا هر دو را فراهم کنند.

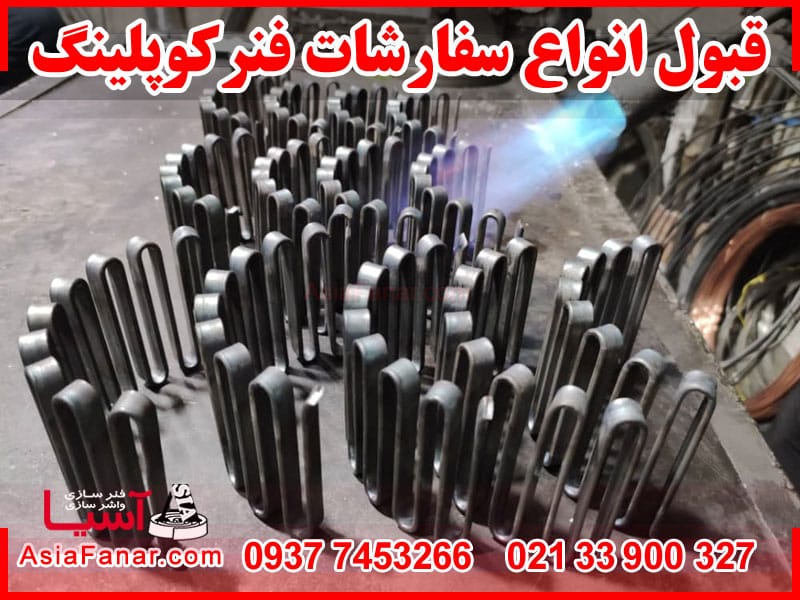

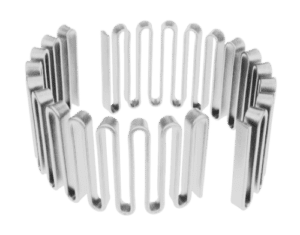

قبول سفارش ساخت فنر کوپلینگ با بهترین قیمت در آسیافنر

پادکست فنر کوپلینگ آسیافنر را گوش دهید:

اطلاعات لازم جهت سفارش ساخت فنر کوپلینگ

برای سفارش فنر کوپلینگ ضخامت تسمه مهم است.
۱
ضخامت تسمه فنر کوپلینگ
اندازه عرض تسمه فنر کوپلینگ جهت سفارش ساخت
۲
عرض تسمه فنر کوپلینگ
اندازه گیری فاصله قطر داخلی فنر کوپلینگ
۳
قطر داخلی یو شکل فنر کوپلینگ
ارتفاع کلی فنر
۴
ارتفاع کلی هر یو U فنر کوپلینگ
اندازه پشت فنر طبق سفارش مشتری
۵
قطر کلی فنر کوپلینک

ویدیو

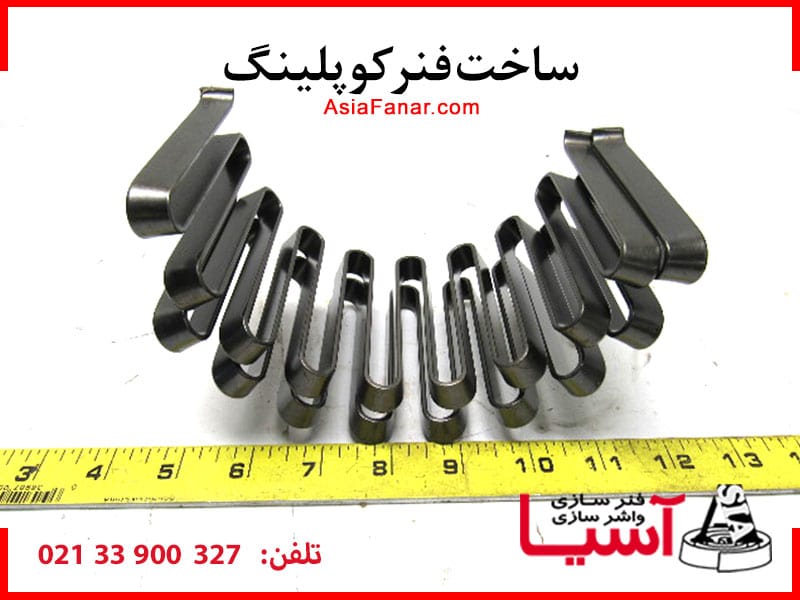

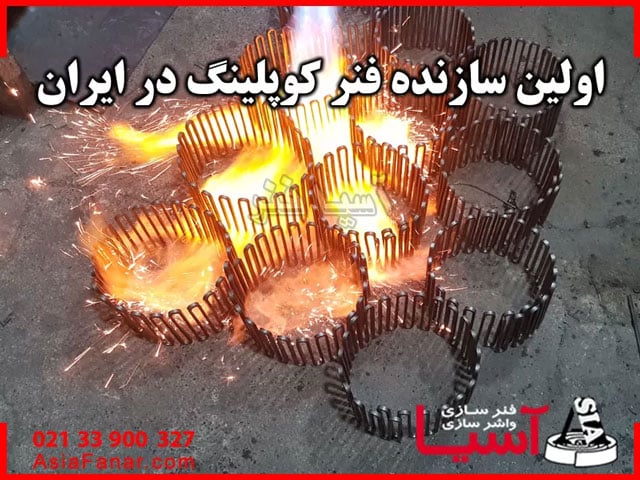

ساخت فنر کوپلینگ

کوپلینگ فنری

در تمامی زمینه‌های یک کارخانه فولاد، اطمینان و کارایی بالای ماشین آلات و تجهیزات ضروری است؛ لذا از کوپلینگ‌ها که به‌عنوان قطعات انتقال حیاتی عمل می‌کنند، برای برآوردن الزامات کیفیت بالاتر و دقیق‌تر و مورد نیاز برای تجهیزات و ماشین آلات کارخانه فولاد استفاده می‌شود. برای اطلاع از قیمت فنر فشاری کلیک کنید.

به عبارت ساده‌تر، هدف کوپلینگ فنری انتقال حرکت چرخشی از یک شفت به محور دیگر است. کوپلینگ‌ها برای اتصال دو شفت برای انتقال گشتاور در کاربردهای مختلف استفاده می‌شوند.

ممکن است برای اتصال دو واحد مانند: یک موتور و یک ژنراتور یا ایجاد یک شفت خط بلند با اتصال شفت‌هایی با طول استاندارد مثلا ۶ متر تا ۸ متر، از کوپلینگ‌ها استفاده کننند. علاوه بر این، کوپلینگ‌ها قادر به انتقال بارهای محوری بین ماشین‌ها و هرگونه رشد محوری هستند که ممکن است به دلیل دمای بالا رخ دهند.

به‌طور کلی فنر کوپلینگ یک قطعه مکانیکی است که دو شفت را به یکدیگر متصل می‌کند تا با جذب خطای نصب (ناهم‌ترازی) دو شفت، نیرو را با دقت از سمت محرک به سمت محرک منتقل کند. کوپلینگ فنری در صنعت ماشین سازی به‌عنوان «قسمتی که دو شفت را به هم متصل می‌کند» تعبیر می‌شود و با نام‌های کوپلینگ، کوپلینگ شفت یا مفصل شناخته می‌شوند. برای خرید فنر کششی می‌توانید از کارشناسان آسیا فنر کمک بگیرید.

مجموعه‌ای از حداقل الزامات و ویژگی‌ها برای فنر کوپلینگ در صنعت فولاد وجود دارد که هنگام خرید فنر کوپلینگ باید به آن‌ها توجه کنید:

  • قابلیت انعطاف
  • مواد فولادی
  • مقاوم در برابر خوردگی
  • نبود لقی در حرکت چرخشی کوپلینگ
  • تعادل اجزای کوپلینگ
  • میزان گشتاور

این را هم بدانید که این روزها به دلیل وجود نوسانات اقتصادی، نرخ محصولات متغیر هستند و برای اطلاع از قیمت فنر کوپلینگ باید با مشاوران ما در آسیا فنر تماس بگیرید. لطفا برای اطلاع از فرآیند تولید قطعات فلزی کلیک کنید.

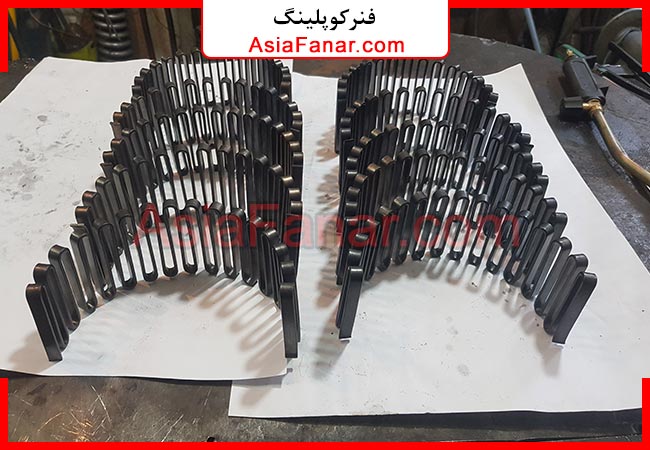

فنر کوپلینگ فولادی

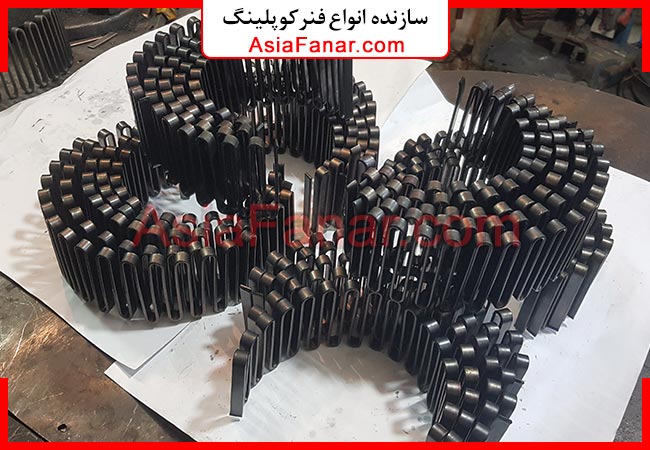

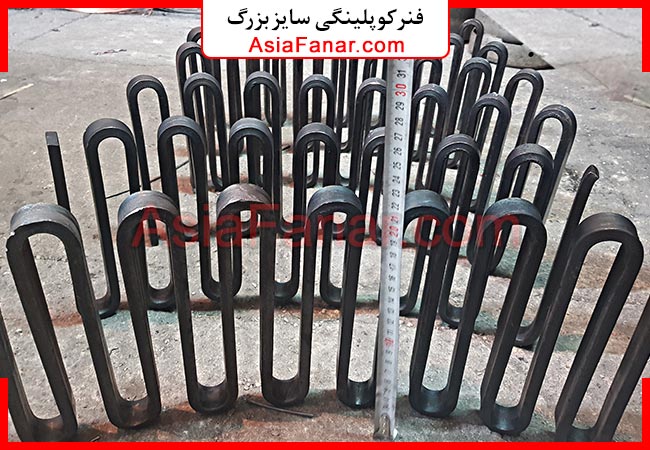

فنر کوپلینگ (Flexible Spring Coupling) فنری دندانه‌ای شکل که در کوپلینگ‌های فلکسیبل استفاده می‌شود؛ مانند فنر کششی قلابدار در مدل‌های مختلف طراحی، ساخته و به بازار ارائه می‌گردد.

ساختار فنر کوپلینگ از جنس کربن استیل است که قابلیت سختی پذیری دارد؛ البته با توجه به نوع سفارش از نوع فولاد هم ساخته می‌شوند. فنر کوپلینگ در کارخانجاتی نظیر: ذوب آهن، پترو شیمی و پمپ‌های صنعتی مورد استفاده قرار می‌گیرد.

فنر کوپلینگ

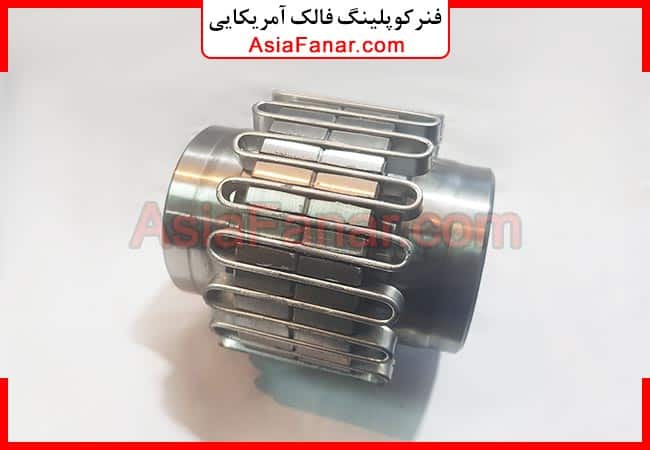

فنر کوپلینگ یکی از انواع کوپلینگ‌ها که از یک یا چند فنر به‌عنوان عنصر انعطاف‌پذیر برای اتصال دو شفت استفاده می‌شود. این نوع کوپلینگ‌ها به دلیل قابلیت جذب نامیزانی‌های زاویه‌ای، شعاعی و محوری بین دو شفت، به‌طور گسترده‌ در صنایع مختلف کاربرد دارند.

ساختار فنر کوپلینگ

فنر کوپلینگ معمولاً از دو نیمه تشکیل شده که هر نیمه به یکی از شفت‌ها متصل می‌شود. بین این دو نیمه فنر یا فنرهایی قرار دارند که به‌عنوان عنصر انعطاف‌پذیر عمل می‌کنند. فنرها می‌توانند از جنس‌های مختلفی مانند: فولاد فنری، برنج یا آلیاژهای خاص ساخته شوند.

انواع فنر کوپلینگ

  • فنر کوپلینگ دیسکی: در این نوع کوپلینگ، فنرها به‌صورت دیسک‌های فلزی هستند که روی هم قرار گرفته‌اند.
  • فنر کوپلینگ مارپیچی: در این نوع کوپلینگ، فنرها به‌صورت مارپیچ پیچیده شده‌اند.
  • فنر کوپلینگ شبکه‌ای: در این نوع کوپلینگ، فنرها به‌صورت شبکه‌ای بین دو نیمه کوپلینگ قرار گرفته‌اند.

مزایای فنر کوپلینگ

  • جذب نامیزانی‌ها: فنر کوپلینگ می‌تواند نامیزانی‌های زاویه‌ای، شعاعی و محوری بین دو شفت را جذب کرده و از آسیب دیدن سایر اجزای سیستم جلوگیری کند.
  • کاهش ارتعاشات: کوپلینگ‌ها می‌توانند ارتعاشات ناشی از عدم تعادل شفت‌ها را کاهش دهند.
  • افزایش عمر مفید تجهیزات: با جذب شوک‌ها و ارتعاشات، عمر مفید سایر اجزای سیستم افزایش می‌یابد.
  • نصب آسان: نصب فنر کوپلینگ معمولاً ساده و سریع است.
  • قابلیت تعمیر و نگهداری: در صورت نیاز، تعمیر و تعویض فنرها به راحتی امکان‌پذیر است.

کاربردهای فنر کوپلینگ

فنر کوپلینگ در صنایع مختلفی از جمله: صنایع نفت و گاز، پتروشیمی، صنایع غذایی، نساجی، کاغذسازی و … کاربرد دارد. برخی دیگر از کاربردهای رایج این نوع کوپلینگ عبارت است از:

  • پمپ‌ها: برای اتصال پمپ به موتور محرک
  • کمپرسورها: برای اتصال کمپرسور به موتور محرک
  • فن‌ها: برای اتصال فن به موتور محرک
  • نقاله‌ها: برای اتصال موتور محرک به نقاله
  • دستگاه‌های بسته‌بندی: برای اتصال موتور محرک به دستگاه‌های بسته‌بندی

انتخاب فنر کوپلینگ مناسب

برای انتخاب فنر کوپلینگ مناسب، باید پارامترهای مختلفی از جمله: گشتاور، سرعت، نوع سیال، دمای محیط کار و میزان نامیزانی مجاز را در نظر گرفت. همچنین جنس مواد به کار رفته در فنر نیز بسیار مهم است. برای کسب اطلاعات بیشتر با کارشناسان آسیافنر در ارتباط باشید.

به‌طور خلاصه، فنر کوپلینگ یک عنصر کلیدی در انتقال قدرت است که با جذب نامیزانی‌ها و ارتعاشات، از عملکرد صحیح سیستم و افزایش طول عمر تجهیزات اطمینان حاصل می‌کند.

برای سفارش ساخت فنر با ما تماس بگیرید:
سوالات متداول

سوالاتی که راجع به فنر کوپلینگ پرسیده می‌شود:

هر سوال دیگری در مورد فنرهای کوپلینگی داشته باشید، می‌توانید با ما در میان بگذارید.

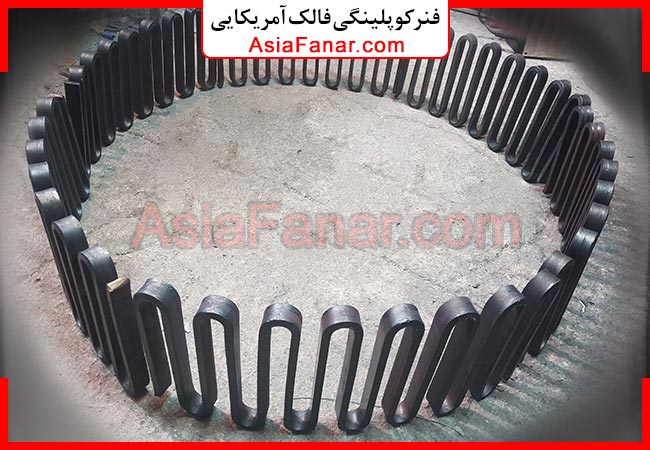

فنر دندانه‌ای شکلی که غالبا از جنس فولاد بوده و دنده‌های آن U شکل است، در دو مدل تمام دایره و نیم دایره ساخته می‌شود.

متریال (۵۰CRV4) در بازار ایران موجود نیست، اما امکان ساخت فنر با متریال CK75 یا CK68 وجود دارد و در اکثر موارد جوابگوی نیاز مشتری و جایگزین مناسبی برای متریال (۵۰CRV4) هستند.

فنر کوپلینگ انواع مختلفی دارد که به‌طور کلی به دو مدل ساده و سطح مقطع ذوزنقه تقسیم می‌گردد و عموما از جنس CK45 و در برخی موارد CK75 است.

از مهمترین مزایای کاربردی کوپلینگ فنری، مقاومت بسیار بالا نسبت به ضربه‌های متوالی است.

انعطاف‌پذیری بسیار زیاد، طراحی در سایز از قطر ۱۱۱ تا ۶۲۰، امکان استفاده در دمای بالا، امکان بازدید از دنده‌ها بدون جابجایی تجهیزات، گشتاور تا ۳۲۰,۰۰۰ نیوتون بر متر، انتقال گشتاور بالا
